RHEINZINK Verlegung mit Strukturmatte - JA oder NEIN
Immer wieder kontaktieren uns verunsicherte Planer und Bauherrn zur Frage: "Muss bei RHEINZINK zwangsläufig eine Strukturmatte verwendet werden?" Diese Frage ist nur unter Berücksichtigung vieler unterschiedlicher Einbausituationen in der Praxis zu beantworten.
In der aktuellen ÖNORM B 3521-1 (Planung und Ausführung von Dacheindeckungen und Wandverkleidungen aus Metall) wird unter dem Punkt "Trennlagen" angeführt, dass diese für gefalzte Eindeckungen bzw. Blechdächer auf Holzschalung nicht grundsätzlich erforderlich sind. Unter dem Punkt "geeignete Untergründe" wird erwähnt, dass Falzdeckungen aus Zinkblech bis zu einer Neigung von 75° entweder direkt auf Holzschalung ohne Trennlage oder auf strukturierte Trennlage verlegt werden dürfen.
Wann brauche ich also jetzt eine Strukturmatte?

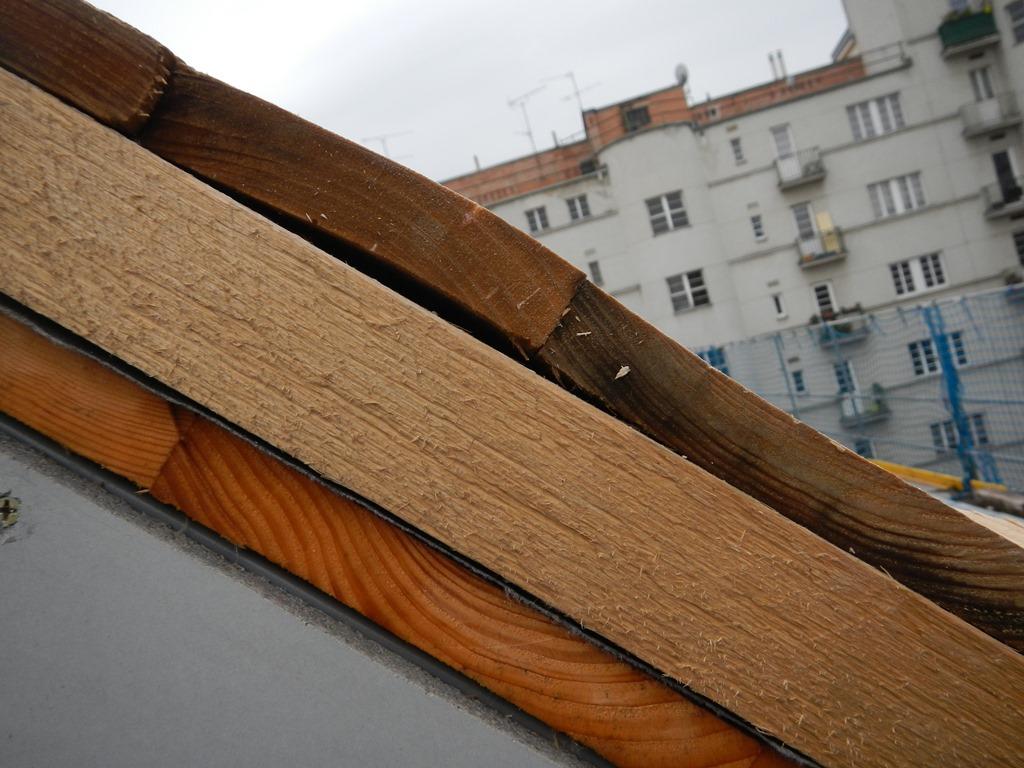

Holz in Form einer Rauhschalung hat prinzipiell hervorragende Eigenschaften in Verbindung mit einer Hinterlüftung. Geringfügige Feuchtigkeitsmengen werden über die Bretter und Fugen an den Hinterlüftungsraum weitergegeben und sorgen so für eine ausreichende Feuchtigkeitsabfuhr und eine damit verbundene, hohe Lebensdauer. Wichtig dabei ist, dass eine Brettbreite von max. 160 mm nicht überschritten und eine Dicke im getrockneten Zustand von 22 mm nicht unterschritten wird. Es kann vorkommen, dass sich die Holzschalung in Folge des Austrocknungs-prozesses aufwölbt. Insbesondere wenn der Kern der Holzschalung Richtung Hinterlüftungsraum zeigt, können sich Brettkanten im Bereich der Stehfalzdeckung abzeichnen, was zu einem ungewünschten Bild führt. Zur Vermeidung solcher Abdrücke können geringfügige Höhendifferenzen mit Hilfe der AIR-Z / VAPOZINC in Verbindung mit dem RHEINZINK-Haft "Hoch" ausgeglichen werden.
Metall und Leichtbauweise
Regengeräusche werden vom Massivwerkstoff RHEINZINK - im Gegensatz zu Leichtmetallen - grundsätzlich besser absorbiert. Dennoch können sie, insbesondere bei Leichtbauweise, von manchen Bauherrn nach wie vor als störend empfunden werden. Hier kann mit AIR-Z / VAPOZINC eine deutliche Dämpfung und damit Verbesserung des Schalldurchgangs (Körperschall) um bis zu 9 dB (A) erreicht werden. Damit liegt die RHEINZINK-Stehfalzdeckung im Bereich einer Hartbedachung aus Betondachstein.
Trennlage/Notabdeckung soll bestehen bleiben oder einschalige Konstruktion mit bituminöser Trennlage als Unterdach

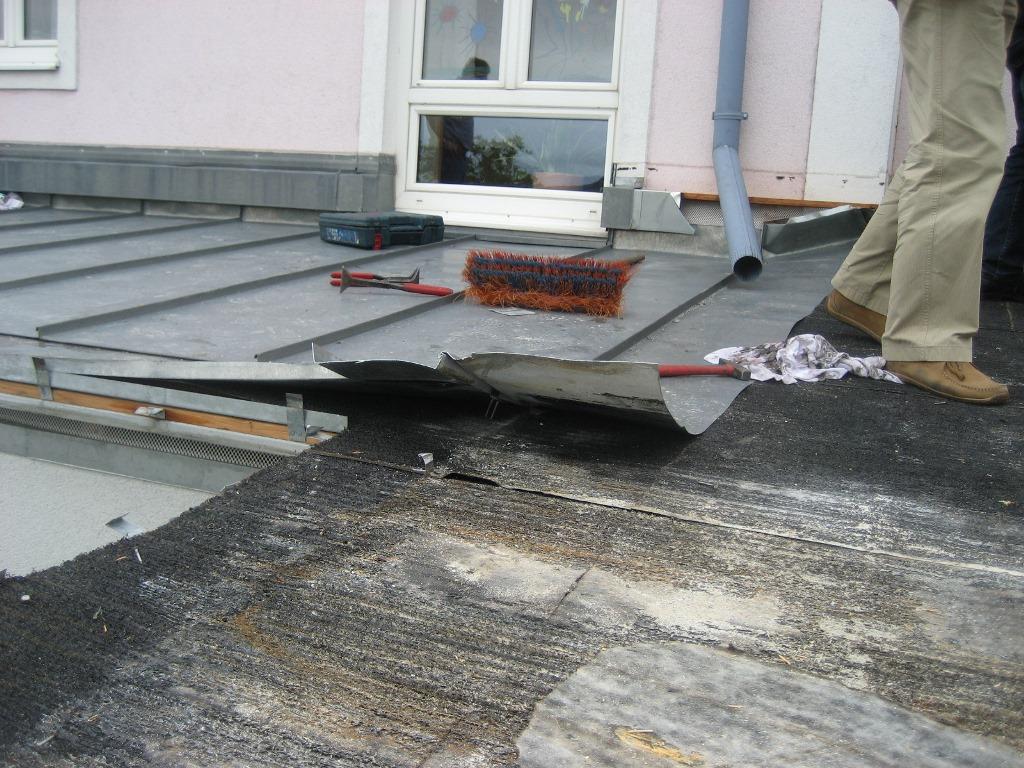

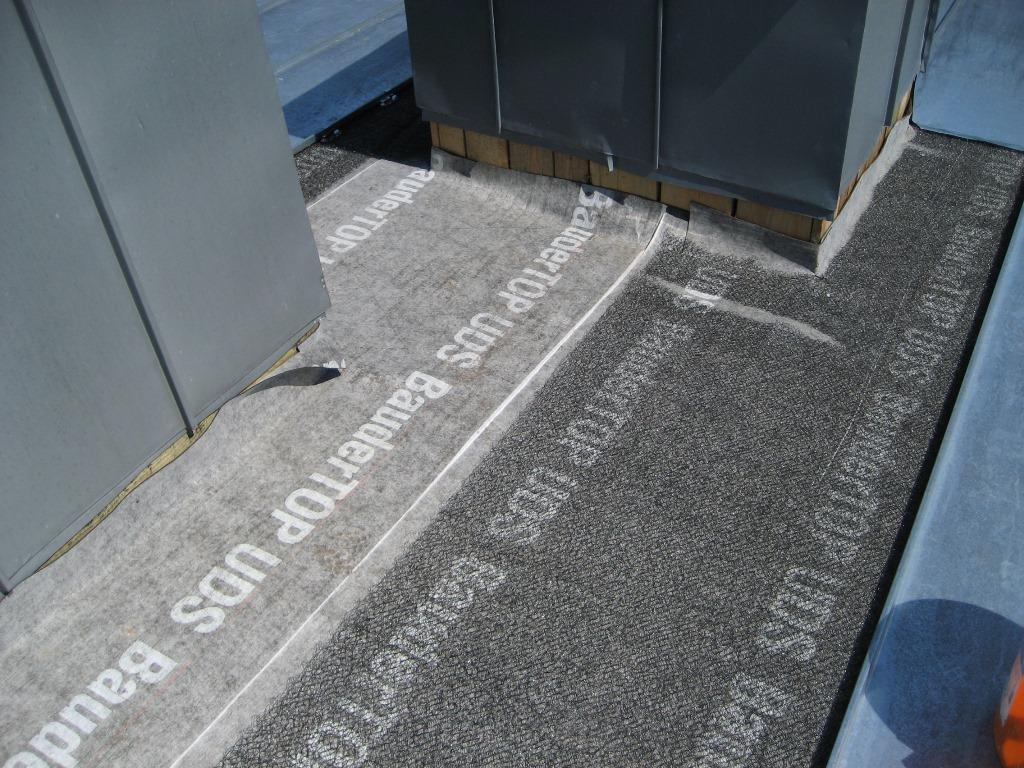

Bei Baustellen, die sich über die Winterperiode ziehen oder wo das Unterdach einer freien Bewitterung von mehr als 4 Wochen ausgesetzt ist, wird häufig mit Notabdeckungen gearbeitet. Auch kommt es immer wieder vor, dass z.B. kalte Dachbodenräume mit einschaligen Holzkonstruktionen überdeckt werden. Dabei wird mit einer Lage Flachdachbahn als Unterdach unmittelbar unterhalb der Stehfalzdeckung gearbeitet. Bleibt die Notab-deckung bestehen oder wird mit einer bituminösen Trennlage (mind. 3mm) als Unterdach gearbeitet, ist zwingend die Strukturmatte AIR-Z einzusetzen.
Welche Strukturmatte ist die richtige?

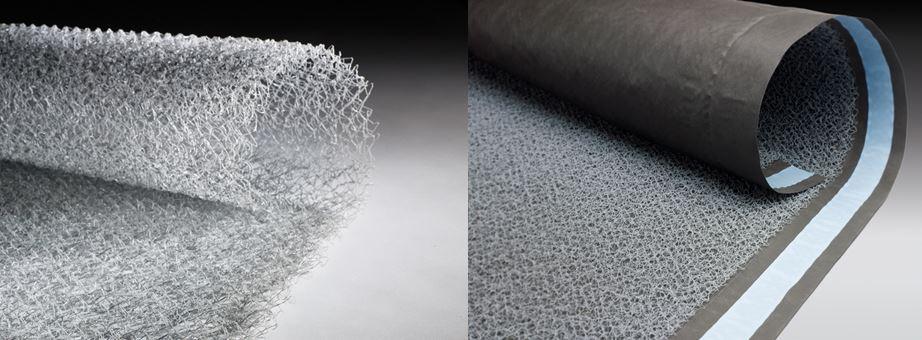

Mit dieser Frage haben wir bei RHEINZINK uns immer wieder beschäftigt, da manche Produkte nicht den Anforderungen an Temperatur- und Formbestädigkeit Stand halten. Um keine bösen Überraschungen zu erleben, empfehlen wir AIR-Z und VAPOZINC, die für RHEINZINK-Stehfalzdeckungen entwickelt wurden. Erstmals wurden Strukturmatten bei Projekten, wie dem NÖ Landhaus, angewendet, das mittlerweile rund 30 Jahre beanstandungsfreie Nutzung aufweist.
RHEINZINK-CLIPFIX & Befestigungshafte
Wir haben uns der Problematik definierter und passgenauer Befestigung von Stehfalzdächern angenommen und forschen seit vielen Jahren nach Lösungen zur Optimierung der Befestigungssicherheit. Das Ergebnis ist ein System mit wenigen, gut durchdachten und perfekt aufeinander abgestimmten Komponenten für die Verlegung von RHEINZINK direkt auf Holzschaltung oder mit AIR-Z / VAPOZINC:
- RHEINZINK-Befestigungshafte aus Edelstahl ("standard" bzw. "hoch" für AIR-Z / VAPOZINC)
- Korrosionsgeschützte Schrauben und Edelstahlschrauben
- RHEINZINK-CLIPFIX-Magazinschrauber
Fazit

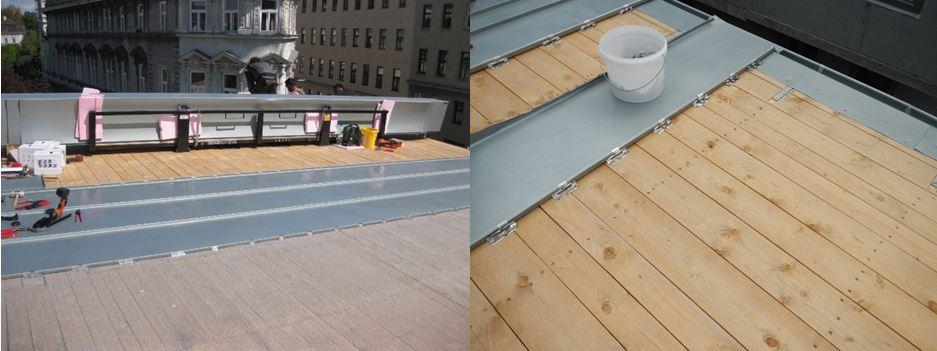

Die Verlegung diekt auf Holzschalung entspricht unseren aktuellen Verlegerichtlinien und den gültigen Normen und wird seit vielen Jahren erfolgreich angewendet. Sind zusätzliche Anforderungen zu erfüllen, wie z.B. Reduzierung von Schall-Emissionen, Ausgleich von Maßungenauigkeiten bei Holzunterkonstruktionen, Bestehenbleiben von Trennlagen direkt unterhalb der Stehfalzdeckung, ist der Einsatz der Strukturmatte AIR-Z bzw. der strukturierten Trennlage VAPOZINC sinnvoll/zwingend.
